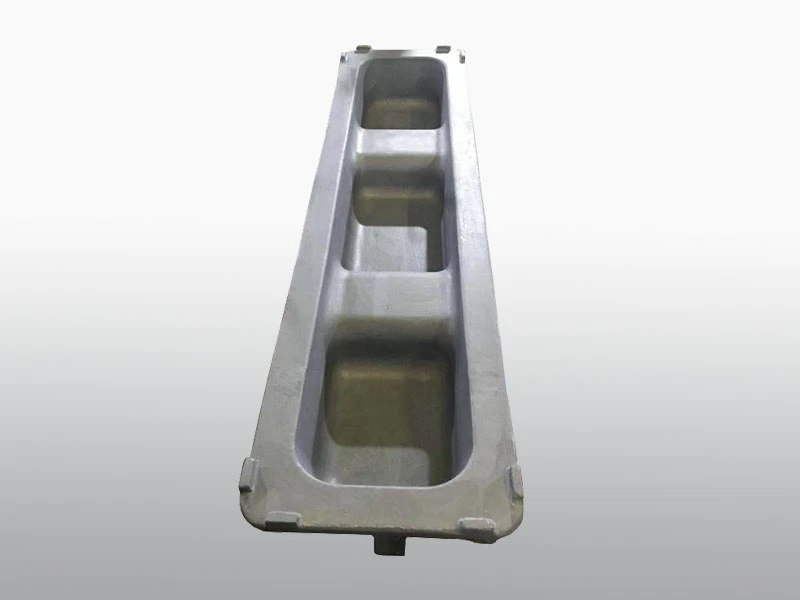

7-9kg kichik quyma qoliplarodatda grafit, po'lat, quyma temir va boshqalar kabi yuqori haroratga chidamli materiallardan tayyorlanadi. Ular odatda kichik metall ingotlarni quyish, eksperimental quyma va boshqalar uchun ishlatiladi. Shuning uchun to'g'ri ingot qoliplarini tanlash to'g'ri va izchillikka erishishning kalitidir. quyish natijasida metallga ishlov berish operatsiyalari.
7-9kg quyma qoliplarning tipik oʻlchamlari qanday?
Kichik 7-9kg quyma qoliplar odatda quyidagi oʻlchamlarga ega:
Uzunlik:10-12 dyuym (250-300mm). Qolib uzunligi kerakli ingot o'lchamini moslashtirish uchun etarli bo'lishi kerak, shu bilan birga qoraqarag'ay va yugurish tizimi uchun etarli qo'shimcha joy mavjud.
Kengligi:3-4 dyuym (75-100mm). Kenglik yugurish tizimi uchun kerakli ingot kengligi va bo'sh joy talablari bilan belgilanadi.
Balandligi:2-3 dyuym (50-75mm). Qolipning balandligi sementlash paytida oddiy siqilish tezligini hisobga olgan holda ingot uchun kutilgan metall hajmiga mos kelishi kerak.
Bu oʻlchamlar koʻpchilik qotishmalarni 7-9kg ingotlarga quyish uchun mos qolip boʻshligʻini taʼminlaydi. To'rtburchaklar shakllar samarali stacking va transport xususiyatlari tufayli keng tarqalgan. Shunga qaramay, boshqa kichik mog'or shakllari ham ma'lum dastur va shartlarga tayangan holda ishlatilishi mumkin.
Quyma sig'imi va hajmi qanday hisoblanadi?
An'ning sig'imi va hajmini hisoblash7-9kgs Kichik quyma qoliplarbir nechta asosiy omillarni o'z ichiga oladi:
◆ Quyma qotishma turi va zichligi:Qotishma zichligi qolib bo'shlig'ining kerakli hajmiga ta'sir qiladi. Yuqori zichlikdagi qotishmalar ingotning maqsadli og'irligiga erishish uchun kamroq hajmni talab qiladi.
◆ Quymaning maqsadli og'irligi:Bu holat uchun ingotning ideal yuki, 7-9kg, qolip hajmi va chegarasini aniqlashda favqulodda chegara hisoblanadi.
◆ Siqilish faktori:Har bir kombinatsiya loyihalashda e'tiborga olinishi kerak bo'lgan ma'lum bir qisqarish omiliga ega. Odatda, tsementlash paytida hajmning pasayishini ifodalash uchun 5-8% qisqarish o'zgaruvchisi qo'llaniladi.
◆ Dizayn nisbatlari:Rejani o'ylab ko'rish, masalan, balandlikdan kenglikdan uzunlikka nisbati, ingotning mustahkamligi va shakllanuvchanligini kafolatlash uchun muhimdir. Ushbu nisbatlar qolipning umumiy shakli va tomonlarini aniqlashga yordam beradi.
◆ Standart quyma oʻlchamlari:Iste'molchining standart g'isht o'lchamlari bo'yicha afzalliklari mog'or bo'shlig'ining dizayniga ham ta'sir qilishi mumkin.
Ushbu omillarni hisobga olgan holda, mog'or bo'shlig'ining o'lchamini to'g'ri hisoblash mumkin bo'lib, qisqarishni hisobga olgan holda kerakli og'irlik oralig'ida 7-9kg ingot ishlab chiqarish mumkin. Simulyatsiya dasturi odatda quyma qolipning dizayni va quvvatini optimallashtirish, samarali va samarali quyish jarayonlarini ta'minlash uchun ishlatiladi.
Mog'or dizaynidagi asosiy fikrlar qanday?
Samarali loyihalash7-9kgs Kichik quyma qoliplaroptimal ishlash va sifatli quyishni ta'minlash uchun turli xil asosiy jihatlarni ko'rib chiqishni o'z ichiga oladi:
◆ Bo'shliq hajmi:Qolib bo'shlig'i amalgam turi, og'irligi va qisqarish tezligi kabi o'zgaruvchilarni hisobga olgan holda ingotning ideal sig'imini ta'minlash uchun mo'ljallangan bo'lishi kerak. Materiallardan samarali foydalanish va isrofgarchilikni cheklash uchun bo'shliq o'lchamini ham oshirish kerak.
◆ Konik yoki qoralama burchaklar:Qolipga yoki ingotning o'ziga shikast etkazmasdan, qotib qolgan ingotni osongina olib tashlashni osonlashtirish uchun qolip dizayniga konusning yoki qoralama burchaklarni kiritish juda muhimdir. Quyma shaklidagi nuqsonlarni kamaytirish bilan oson olib tashlashni muvozanatlash uchun burchak ehtiyotkorlik bilan tanlanishi kerak.
◆ Standart Lug naqshlari:Qolib tagida standart tishli naqshlarni kiritish quyma va qotib qolgandan so'ng quymalarni tashish va tashishni osonlashtiradi. Quloq namunasi kerakli ishlov berish usuli va ingotlarni ishlatadigan quyi oqim jarayonlarining talablari asosida tanlanishi kerak.
◆ Mustahkam qurilish:Mog'orni loyihalash tizimi davomida boshdan kechirgan zo'riqish va iliq tashvishlarga bardosh berish uchun kuchli ishlab chiqish kerak, bu esa umr ko'rish davomiyligi va barqaror bajarilishini kafolatlaydi. Materialni tanlash va konfiguratsiyada oddiy mexanik yuklar, harorat burchaklari va qolipning iliq uzatma xususiyatlari haqida o'ylash kerak.
◆ To'g'ri qoplama:Qolib yuzalariga oqilona qoplamani qo'llash aralashmaning qolib ketishidan saqlaydi, ingotning silliq chiqishini kafolatlaydi va uzoq vaqt davomida qolipning tabiatiga mos keladi. Qoplama tanlovi quyilgan qotishma va quyish paytida sodir bo'lgan harorat va bosim sharoitlariga asoslangan bo'lishi kerak.
◆ Sovutish qoidalari:Qolib dizayni ichida havo bo'shliqlari yoki sovutish liniyalari kabi sovutish qoidalarini amalga oshirish qotib qolish jarayonini tartibga solishga va bir xil ingot sifati uchun harorat taqsimotini nazorat qilishga yordam beradi. Sovutish tizimining dizayni sovutish tezligini optimallashtirishi va ingot tuzilishidagi nuqsonlar xavfini kamaytirish uchun termal gradyanlarni minimallashtirishi kerak.
◆ Mexaniklashtirilgan qoliplash qobiliyati:Dvigatelli qoliplash qobiliyatiga ega bo'lish ingotlarni barqaror va aniq shakllantirishni hisobga olgan holda loyihalash tizimida samaradorlik va samaradorlikni oshiradi. Avtomatlashtirish tizimining dizayni tsikl vaqtini qisqartirish, hurda tezligini kamaytirish va xavfsizlikni yaxshilash uchun optimallashtirilishi kerak.
Qolib rejasida ushbu muhim fikrlarga e'tibor qaratgan holda, ishlab chiqaruvchilar o'zlarining quyma qoliplarini soddalashtirishlari mumkin, bu esa loyihalash tizimida malaka va ishonchlilikni kafolatlab, kerakli xususiyatlarga javob beradigan yuqori sifatli ingotlarni ishonchli tarzda yaratishi mumkin.
Quyma quyishda qanday boshqaruv elementlari qo'llaniladi?
ning quyma quyish jarayonida7-9kgs Kichik quyma qoliplar, quvvat va sifatni ta'minlash uchun bir nechta nazorat vositalari qo'llaniladi:
◢ Harorat va kimyoviy nazorat:Suyuqlikning harorati va fanlari kompozitsiyaning ideal sifatlarini saqlab qolish uchun qat'iy nazorat qilinadi. Ushbu nazorat ingot sifati va xususiyatlarining barqarorligiga erishish uchun juda muhimdir.
◢ Aniq quyish tizimlari:Eritilgan metallni qoliplarga teng taqsimlash uchun avtomatlashtirilgan quyish tizimlari qo'llaniladi. Ushbu tizimlar to'g'ri va boshqariladigan quyishni ta'minlaydi, quyma og'irligi va shaklidagi o'zgarishlarni minimallashtiradi.
◢ Avtomatlashtirilgan qolipga ishlov berish:Avtomatlashtirilgan konveyerlar yoki robot tizimlari g'altakdan qoliplarni kiritish va olib tashlash uchun ishlatiladi. Ushbu kompyuterlashtirish malakani oshiradi va tsiklga g'amxo'rlik qilishda inson xatosini kamaytiradi.
◢ Dasturlashtirilgan sovutish ketma-ketligi:Har bir qotishma kerakli qattiqlashuv tezligi va tuzilishiga erishish uchun maxsus sovutish talablariga ega. Sovutish jarayonini nazorat qilish, qotib qolgan ingotlarda bir xillik va mustahkamlikni ta'minlash uchun dasturlashtirilgan sovutish ketma-ketliklariga rioya qilinadi.
◢ Qolipdan ajratish xususiyatlari:Qoliplardan o'rnatilgan quymalarni yo'q qilish bilan bog'liq bo'lgan usul bo'lib, quyma burilishni yoki ularning shikastlanishini oldini olish uchun jiddiy xususiyatlarni hisobga olgan holda amalga oshiriladi. To'g'ri qolipga tushirish usullari ingotlarning shakli va yaxlitligini saqlashga yordam beradi.
◢ Robotik qo'lni chiqarish:Mexanik qo'llar tez-tez va qotib qolgan ingotlarni qoliplardan tez va samarali ravishda olib tashlash uchun ishlatiladi. Mexanik ramkalar aniq va ishonchli qazib olishni kafolatlaydi, evakuatsiya davri davomida zarar yoki buzilishlarni kamaytiradi.
◢ Vision tizimlarini tekshirish:Ko'rish tizimlari har bir ingotning o'lchamlari va sirt sifatini tekshirish uchun ishlatiladi. Ushbu tizimlar ingotlarning belgilangan tolerantlik va sifat standartlariga javob berishini tekshirish uchun kameralar va algoritmlardan foydalanadi.
Ushbu nazoratni amalga oshirish orqali avtomatlashtirilgan quyma quyma jarayonlari optimal quvvat va bir xillikka erishishi mumkin, bu esa mijozlar talablariga javob beradigan yuqori sifatli ingotlarning izchil ishlab chiqarilishini ta'minlaydi.
Xulosa
Uchun7-9kgs Kichik quyma qoliplar, 10x4x2 dyuym atrofida qolib o'lchamlari qotishmalar, qisqarish tezligi va dizayn nisbatlarini hisobga olgan holda maqsadli quvvatga erishish uchun odatiy hisoblanadi. Imkoniyatlar ingot qotishmasi, og'irlik maqsadlari va qayta ishlash talablari asosida ishlab chiqilgan. Optimallashtirilgan qoliplar va boshqariladigan quyma bilan quyish korxonalari to'g'ri o'lchamdagi ingotlarni samarali ishlab chiqarishi mumkin. Qo'shimcha ma'lumot uchun biz bilan bog'laningtech@huan-tai.org.
Ma'lumotnomalar
1. ASM qo'llanmasi, 15-jild: Kasting (2008).
2. Beeley, P. (2001) Quyma texnologiyasi. Buttervort-Xaynman.
3. Dantzig, J. & Rappaz, M. (2009). Qattiqlashuv. EPFL matbuot.
4. Jons, D. & Bhadeshia, H. (1997). Metall quyish. Ilg'or materiallar ensiklopediyasi, 2, 1174-1182.
5. Rao, PN (2006). Ishlab chiqarish texnologiyasi - quyish, shakllantirish va payvandlash. Tata MakGrou Xill.
