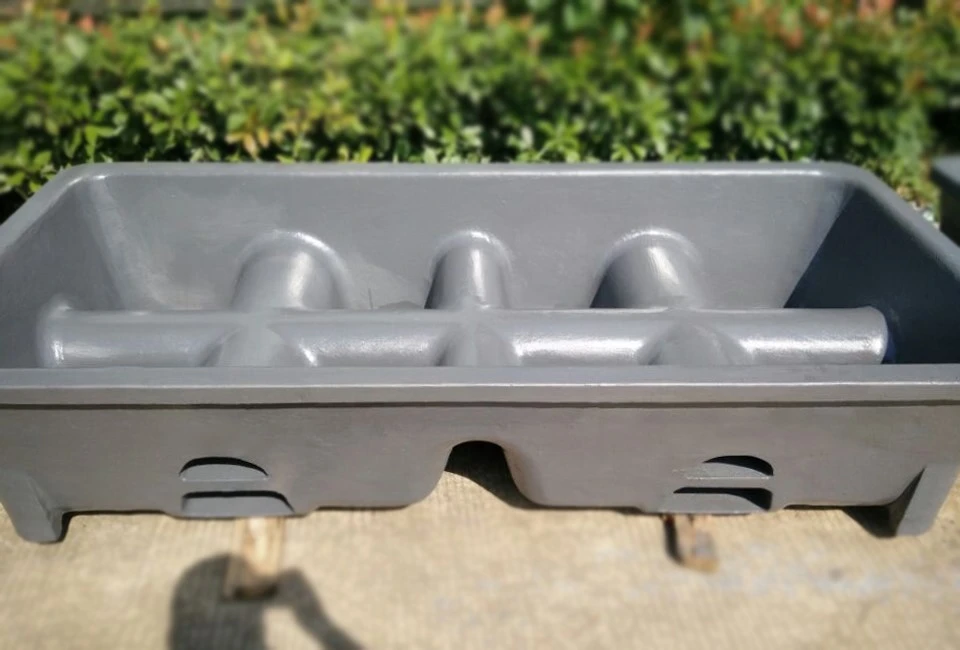

ning dizayni bir nechta kamerali qoliplarni ekishto'ldirish va sovutish jarayonida bir xillikni ta'minlash va yuqori sifatli alyuminiy bloklarni ishlab chiqarish uchun alyuminiy suv oqimini optimallashtirishni hisobga oladi. Va har bir kamerada oziqlantirish va tushirish porti mavjud bo'lib, u silliq ishlayotganda alyuminiy suvni sovutish vaqtini qisqartiradi va bir nechta kamerali ekish qoliplari bir vaqtning o'zida bir nechta alyuminiy suv bloklarini qayta ishlay oladi, ishlab chiqarish vaqtini va inson resurslariga bo'lgan ehtiyojni kamaytiradi, bu esa sezilarli iqtisodiy foyda keltiradi. quyish zavodiga. Keyinchalik, bir nechta kamerali ekish qoliplarining afzalliklari haqida gapiramiz.
Ko'p kamerali qoliplar qanday ishlaydi?
Ko'p bo'shliqli mog'or qolipning ixtisoslashgan turi bo'lib, unda ikki yoki undan ortiq mog'or taassurotlari mavjud. Bu erda qanday qilib aKo'p kamerali qoliplarni ekishishlari:
Bir nechta mog'or taassurotlari:Har bir shaklda bitta proyeksiya ishlab chiqaradigan bir chuqurli qoliplardan farqli o'laroq, ko'p bo'shliqli qolip ma'lum bir dizaynda tashkil etilgan bir nechta shaklli taassurotlarga ega. Ushbu dizayn xonadan samarali foydalanishni va qolipning umumiy hajmini cheklashni hisobga olgan holda, bo'shliqlar orasidagi dispersiyani rivojlantiradi.
Yagona oziqlantirish tizimi:Har bir bo'shliqqa izchil metall oqimini ta'minlash uchun qolipdagi barcha bo'shliqlarni oziqlantirish uchun bitta sprue va yugurish tizimi ishlatiladi. Sprue suyuq metall qolipga kiradigan asosiy kanal sifatida to'ldiriladi, sprinterlar esa metallni har bir alohida bo'shliqqa moslashtiradi.
Metallning tarqalishi:Har bir bo'shliqqa olib boradigan kichik teshiklar bo'lgan ingates eritilgan metallni barcha qolip taassurotlari bo'ylab teng ravishda taqsimlash uchun strategik tarzda joylashtirilgan. Bu har bir bo'shliqni bir xilda to'ldirishni ta'minlaydi, natijada quyma sifati barqaror bo'ladi.
To'g'ri shamollatish:Qoniqarli shamollatish gazlarning qolipning barcha joylaridan chiqib ketishiga imkon beradigan bir nechta kamerali ekish qoliplarida muhim ahamiyatga ega. To'g'ri ishlab chiqilgan shamollatish teshiklari gaz g'ovakliligi kabi nuqsonlarning oldini olishga yordam beradi va quyma sifatini ta'minlaydi.
Samarali ekstraktsiya:Metall o'rnatilgandan so'ng va loyihalash tizimi tugagach, quyma qolipdan chiqariladi. Ba'zi ishlab chiqarish operatsiyalarida bu jarayon avtomatlashtirilgan bo'lib, quymalarni qolipdan samarali olib tashlash uchun mashinalar yoki robotlardan foydalanadi.
Ko'p kamerali ekish qoliplaridan foydalangan holda, ishlab chiqaruvchilar bitta quyish siklida bir nechta sifatli quyma ishlab chiqarish orqali hosildorlikni sezilarli darajada oshirishi mumkin. Yagona oziqlantirish tizimidan foydalanish, metallni to'g'ri taqsimlash va samarali shamollatish barcha bo'shliqlar bo'ylab izchil quyma sifatini ta'minlaydi.
Ko'p bo'shliqli qoliplar qanday mahsuldorlik afzalliklarini taklif qiladi?
Ko'p bo'shliqli qoliplardan foydalanishning asosiy afzalligi - bu mahoratning katta ko'tarilishi va natija bir bo'shliqli qoliplarga nisbatan boshqacha ko'rinadi. Bu erda asosiy mahsuldorlik afzalliklariKo'p kamerali qoliplarni ekish:
Ko'tarilgan ishlab chiqarish:Ko'p bo'shliqli qoliplar bir qolipda turli xil quymalarni bir vaqtning o'zida yaratishni ko'rib chiqadi, bu esa hosilning sezilarli darajada oshishiga olib keladi. Misol uchun, 4-bo'shliqli qolip, xuddi shunday ishlov berish vaqti va ish jarayonida bitta bo'shliqli qolip sifatida to'rt baravar ko'p quyma hosil qilishi mumkin.
Qisqartirilgan qoliplash vaqti:Bir vaqtning o'zida bir nechta bo'shliqlar to'ldirilganda, ko'p bo'shliqli qoliplarda har bir proyeksiya uchun umumiy kesish vaqti kamayadi. Ushbu samaradorlikni oshirish aylanish vaqtini tezlashtirishga va ishlab chiqarish hajmini oshirishga yordam beradi.
Optimallashtirilgan eritish pechining vaqti:Ko'p bo'shliqli qoliplar ishlab chiqarilgan bo'lak uchun pechda metallni eritish uchun zarur bo'lgan vaqtni minimallashtirishga yordam beradi. Bir tsiklda bir nechta qismlarni quyish qobiliyati eritish uskunalari va energiya resurslaridan yanada samarali foydalanishga olib keladi.
Tugatish ishlarining qisqarishi:Bitta qolipda bir nechta quyma ishlab chiqarish orqali ko'p bo'shliqli qoliplar har bir qism uchun talab qilinadigan pardozlash mehnati miqdorini kamaytiradi. Bu mehnat xarajatlarini tejashga olib keladi va quyishdan keyingi ishlov berish bosqichini soddalashtiradi.
Tezlashtirilgan namunaviy xarajatlar amortizatsiyasi:Ko'p bo'shliqli qoliplar bilan erishish mumkin bo'lgan yuqori ishlab chiqarish hajmi ko'proq miqdordagi quymalarga nisbatan naqsh xarajatlarini tezroq amortizatsiya qilish imkonini beradi. Ushbu iqtisodiy samaradorlik foyda quyish operatsiyalarining umumiy rentabelligini oshiradi.
Ommaviy ishlab chiqarish qobiliyati:Ko'p bo'shliqli qoliplar tezkor natija muhim bo'lgan yuqori hajmli yaratish holatlariga mos keladi. Cheklangan vaqt oralig'ida turli xil sifatli quymalarni samarali ishlab chiqarish qobiliyati ishlab chiqaruvchilarga ehtiyojni samarali va haqiqatan ham qondirish imkonini beradi.
Xulosa qilib aytadigan bo'lsak, ko'p bo'shliqli qoliplardan foydalanish ishlab chiqarishni ko'paytirish, qoliplash vaqtini qisqartirish, o'choqdan foydalanishni optimallashtirish, pardozlash ishini qisqartirish, naqsh xarajatlarini qoplashni tezlashtirish va ommaviy ishlab chiqarish imkoniyatlarini oshirish kabi katta mahsuldorlik afzalliklarini taqdim etadi. Ushbu afzalliklar ko'p bo'shliqli qoliplarni quyish operatsiyalarida samaradorlik va raqobatbardoshlikni oshirish uchun qimmatli aktivga aylantiradi.
Ko'p kamerali ekish qoliplari uchun asosiy dizayn mulohazalari qanday?
Ko'p kamerali ekish qoliplarini muvaffaqiyatli amalga oshirish ularning afzalliklarini maksimal darajada oshirish uchun puxta dizayn mulohazalariga tayanadi. Bu erda ko'rib chiqilishi kerak bo'lgan asosiy reja komponentlari:
Balanslangan oqim yo'llari va kirish o'lchamlari:Bo'shliqlar ichida erigan metallning muddatidan oldin muzlashiga yo'l qo'ymaslik uchun muvozanatli oqim yo'llari va mos o'lchamdagi teshiklarni o'rnatish juda muhimdir. Bu barcha taassurotlarni bir xilda to'ldirishni ta'minlaydi va to'liq bo'lmagan quyma kabi nuqsonlarni oldini oladi.
Gazlar uchun mos keladigan teshiklar:Gazlarning barcha taassurotlardan chiqib ketishini osonlashtirish uchun to'g'ri shamollatish tizimlarini kiritish kerak. Majburiy shamollatish gaz bilan bog'liq bo'lgan g'ovaklikni oldini oladi va har bir bo'shliqda quymalarning ishonchliligini kafolatlaydi.
Riserlar va sovutgichlarni strategik joylashtirish:Ko'targichlar va sovutgichlar barcha bo'shliqlarni samarali oziqlantirish uchun strategik tarzda joylashtirilishi kerak, bu izchil qotib qolishga yordam beradi va qisqarish bilan bog'liq nuqsonlar ehtimolini kamaytiradi. Bu barcha mog'or taassurotlarida bir xil sovutish va qotib qolishni ta'minlaydi.
Kengaytirilgan qattiqlik:Ko'p bo'shliqli qoliplarni turli jabhalarda suyuq metall tomonidan qo'llaniladigan kuchlanishga dosh berish uchun kengaytirilgan moslashuvchanlik bilan rejalashtirish kerak. Ushbu asosiy ishonchlilik loyihalash tizimida qolipning hurmatliligini saqlab qolish uchun asosiy hisoblanadi.
Yuqori qisqarish shtammlarini hisobga olish:Reja mog'or ichidagi turli muammoli joylar tufayli yuzaga keladigan yuqori qisqarish shtammlarini ifodalashi kerak. Ushbu o'zgaruvchilarni hisobga olgan holda, tanaffuslar yoki burilishlar kabi qisqarish bilan bog'liq abskondlar qimorini engillashtirish mumkin.
Sifat izchilligi uchun standartlashtirilgan taassurotlar:Barcha bo'shliqlar bo'ylab taassurotlarni standartlashtirish to'qimalarning sifatiga muvofiqlikni ta'minlaydi. Bunga izchil o'lchamlarni, sirt qoplamalarini va boshqa muhim xususiyatlarni saqlash kiradi.
Qolib ajratish uchun toza ajratish liniyalari:Oson ajratish liniyalarini loyihalash quymalarni olish jarayonida qolip yarmini toza ajratishni osonlashtiradi. Bu demontaj jarayonini soddalashtiradi va umumiy samaradorlikka hissa qo'shadi.
Har bir bo'shliq bo'ylab nuqsonlarsiz ovozli quyma ishlab chiqarishni ta'minlash uchun o'ylangan va puxta dizayn muhim ahamiyatga ega. Ilg'or simulyatsiya va modellashtirish vositalaridan foydalanish uning joylashuvi va konfiguratsiyasini optimallashtirishga yordam beradiKo'p kamerali qoliplarni ekish, pirovardida ularning muvaffaqiyatli amalga oshirilishi va ishlashiga hissa qo'shadi.
Ko'p kamerali ekish qoliplarining cheklovlari qanday?
Ko'p bo'shliqli qoliplar muhim afzalliklarga ega bo'lsa-da, ular o'ylash kerak bo'lgan muayyan to'siqlarga hamroh bo'ladi:
Dizayndagi murakkablikning ortishi:Ko'p bo'shliqli mog'orlarni cheklashdan biri bu ko'plab bo'shliqlar uchun ramkalarni o'rnatish, shamollatish va parvarish qilishni rejalashtirishdagi murakkablikdir. Barcha bo'shliqlar bo'ylab bir xil metall oqimini va qotib qolishni ta'minlash ehtiyotkorlik bilan muhandislik va puxta dizaynni talab qiladi.
Kamchiliklarning yuqori darajasi:Loyihalash tizimida qolipning har qanday segmenti kam to'ldirilgan yoki och qolgan deb hisoblasak, u yaratilgan qismlarda yuqori nomukammallik darajasini keltirib chiqarishi mumkin. Barcha chuqurlarni ishonchli to'ldirish va qotib qolish qisqarish, g'ovaklik yoki nuqsonli quyma kabi kamchiliklardan qochish uchun asosiy hisoblanadi.
Kattaroq asboblarning narxi:Ko'p bo'shliqli qoliplarni yaratish muntazam ravishda kattaroq asboblar va qoliplarni o'z ichiga oladi, bu esa bir bo'shliqli qoliplardan farqli o'laroq, yuqori yig'ish xarajatlarini keltirib chiqarishi mumkin. Asboblar va jihozlarga bo'lgan qiziqish sezilarli bo'lishi mumkin, bu esa yaratilishning umumiy xarajatlariga ta'sir qiladi.
Turli xil quymalarni ishlab chiqarishdagi qiyinchilik:Ko'p bo'shliqli qoliplar bir vaqtning o'zida har bir bo'shliqda turli xil quymalarni ishlab chiqarishda qiyinchiliklarga duch kelishi mumkin. Dizayn cheklovlari va barcha bo'shliqlar bo'ylab bir xillik talablari bir xil qolipda turli qismlarni yaratish uchun moslashuvchanlikni cheklashi mumkin.
Termal muvozanatlar uchun potentsial:Ko'p bo'shliqli qoliplar ichidagi issiq tartibsiz xususiyatlar suyuq metallning bir tekis sovishi va qattiqlashishiga olib kelishi mumkin, bu esa ichki yuklarni va quyma qatlamlarda xatoliklarni keltirib chiqarishi mumkin. Turli segmentlardagi issiq elementlarni nazorat qilish juda muhim sinovdir.
O'lcham va vazn cheklovlari:Ko'p bo'shliqli ekish qoliplari samarali bajarilishi mumkin bo'lgan jumboq qismlarning o'lchami va vazni bo'yicha cheklovlarga ega bo'lishi mumkin. Katta, murakkab komponentlar mog'or dizayni, materiallar oqimi va bir nechta bo'shliqlar bo'ylab strukturaviy yaxlitlik nuqtai nazaridan qiyinchiliklarga olib kelishi mumkin.
Metall xususiyatlarini nazorat qilish:Ko'p bo'shliqli qolipning barcha segmentlarida harorat, tashkilot va mexanik sifatlar kabi barqaror metall xususiyatlarini kafolatlash qiyinchilik tug'dirishi mumkin. Metall xususiyatlarining xilma-xilligi quyma sifati va bajarilishiga ta'sir qilishi mumkin.
Ushbu cheklovlarni bartaraf etish qo'shimcha muhandislik sa'y-harakatlarini, jarayonni sinchkovlik bilan nazorat qilishni va ishlab chiqarish ehtiyojlari va qismlar dizaynini diqqat bilan ko'rib chiqishni talab qiladi. Ko'p bo'shliqli ekish qoliplarini qo'llashning maqsadga muvofiqligi va amaliyligini baholash ularning foydasini maksimal darajada oshirish va potentsial qiyinchiliklar va cheklovlarni yumshatish uchun muhimdir.
Xulosa
O'rta va yuqori ishlab chiqarish hajmlari uchun,Ko'p kamerali qoliplarni ekishunumdorlik va samaradorlikni sezilarli darajada oshirish. Biroq, dizaynerlar bir nechta taassurotlarni muvozanatlashning murakkabligini hisobga olishlari va simulyatsiya va qat'iylik orqali potentsial kamchiliklarni yumshatishlari kerak. Muvaffaqiyatli amalga oshirilganda, ko'p bo'shliqli qoliplar ishlab chiqarishni ko'paytirish va xarajatlarni kamaytirishga qaratilgan quyma korxonalar uchun sezilarli daromad keltiradi. Agar bizning mog'orlarimiz haqida ko'proq bilmoqchi bo'lsangiz, biz bilan bog'laningtech@huan-org.
Adabiyotlar:
Beeley, P. (2001). Quyma texnologiyasi. Oksford, Boston: Battervort-Heinemann.
Braun, JR (2000). Foseco temir quyish ustasi uchun qo'llanma. Oksford, Boston: Battervort-Heinemann.
Jain, PL (2009). Quyuv texnologiyasi tamoyillari. Yangi Dehli: Tata McGraw-Hil Education.
Jons, S. (2002). Qobiqni qoliplash materiallari va jarayonlaridagi yutuqlar. Dengiz muhandislari institutining operatsiyalari, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Ishlab chiqarish texnikasi va texnologiyasi. Upper Saddle River, NJ: Pearson.
